Тензодатчики CAS BS для промышленных систем взвешивания

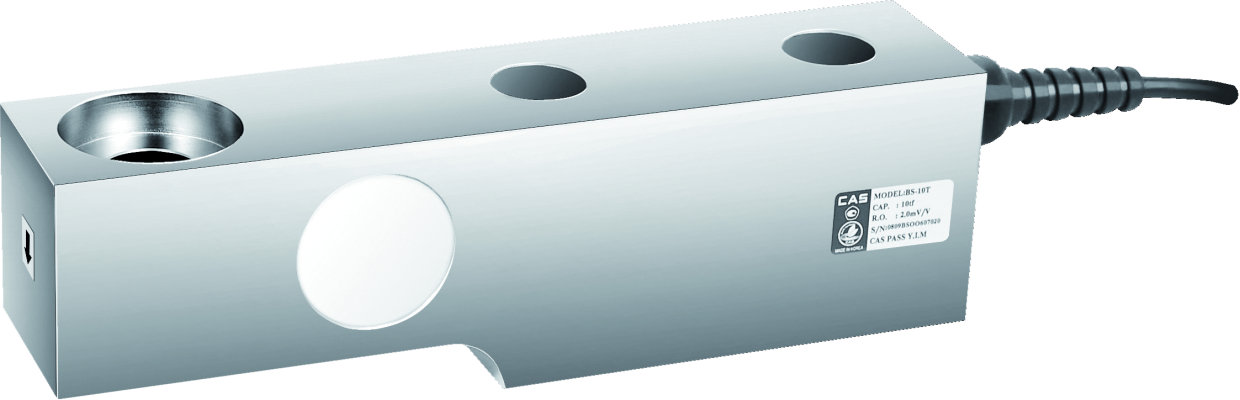

  • Тензодатчик CAS BS

Цена
от 13 969 рублей

Номинальная нагрузка (т) 0,25- 2, 3, 5, 10-30 т
Класс защиты: IP65
Применение:Весы платформенные, для взвешивания емкостей
Материал: инструмен. Никелеров. сталь

Модель НПВ, кг Материал Влагозащита Цена Наличие
1000ЛСIP65 13 969 руб. ПОД ЗАКАЗ
5000ЛСIP65 17 179 руб.
10000ЛСIP65 28 111 руб.

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BS

Безопасная перегрузка до 150% к НПВ Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP65 Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +70°C Датчик может работать при данных температурах
Длина кабеля 3м На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Изготовлен из легированной стали (ЛС)

Описание
Особенности конструкции:
 - бюджетный вариант для промышленных систем взвешивания;
- класс защиты IP 65.
Кабель: 3 м; 4-х жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана.
Материал: Никелированная сталь;
Установка:

Предел взвешивания Болт крепления Момент затяжки
500 кг - 2 т M14 × 2.0 (10.9) 166 Нм
5 т M18 × 1.5 (10.9) 350 Нм
10 т M24 × 2.0 (10.9) 860 Нм

технические характеристики

Характеристики BS
Наибольший предел взвешивания, т 500 кг 1, 2, 3, 5, 10
Рабочий коэффициент передачи (РКП), мВ/В 1,5 ± 0,0037 2,0 ± 0,005
Диапазон значения нуля, мВ/В 0 ± 0,015 0 ± 0,02
Суммарная ошибка, %

0,03

Повторяемость, %

0,01

Ползучесть (30 мин.), %

0,03

Температурный дрейф, %/10°C
Нуля

0,028

Сигнала

0,015

Напряжение возбуждения, В
Рекомендуемое

10

Максимальное

15

Сопротивление, Ом
Входное

400 ± 20

Выходное

350 ± 5

Изоляции

>2000

Безопасная перегрузка, % НПВ

150

Компенсируемый диапазон температур, °C

-10 до +40

Рабочий диапазон температур, °C

-20 до +70


Габариты тензодатчика типа балка на сдвиг CAS BS

Модификация Предел взвешивания A B C D E F G H I
BS-500,
BS-1,
BS-2 		500 кг, 1, 2 т 145 20 40 72 34 30 14,5 16 80
BS-5 5 т 205 25 55 108,5 48 38 20,5 20,5 105
BS-10 10 т 273 35 90 112,5 63 60 27,0  27 145
