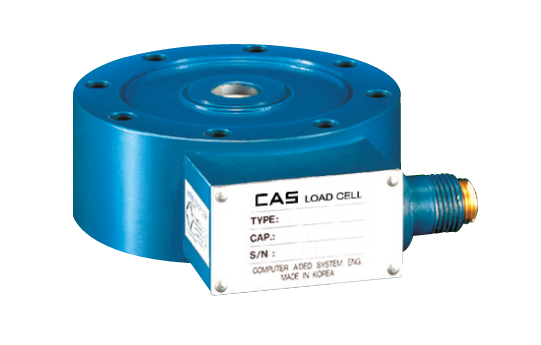

Низкопрофильные тензодатчики CAS LS

Цена
от 38 690 рублей

Тензодатчик CAS LS предназначен для взвешивания емкостей и весовых испытаний. Его универсальность и прочная конструкция делают его надежным выбором для промышленных применений, где требуются точные и стабильные результаты взвешивания. Тензодатчик CAS LS обеспечивает высокую устойчивость к боковым нагрузкам и усталостным напряжениям. Степень защиты IP67 обеспечивает защиту от проникновения воды и пыли.

Модель	НПВ, кг	Материал	Влагозащита	Цена	Наличие
Тензодатчик LS-2t	2000	С	IP67	38 690 руб.
Тензодатчик LS-3А	3000	С	IP67	38 690 руб.
Тензодатчик LS-5	5000	С	IP67	38 690 руб.
Тензодатчик LS-10А	10000	С	IP67	45 218 руб.
Тензодатчик LS-20А	20000	С	IP67	46 889 руб.
Тензодатчик LS-50B	50000	С	IP67	69 737 руб.	Уточняйте у менеджера

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS LS

Безопасная перегрузка до 150% к НПВ	Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP67	Допускается кратковременное погружение на глубину до 1м
Компенсируемый диапазон температур от -10 до +40°C	В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +80°C	Датчик может работать при данных температурах
Длина кабеля 5м	На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой	Классика тензометрии, обеспечивает простую и надежную работу оборудования
Изоляционная оболочка кабеля из ПВХ	Самый экономный вариант, в тоже время оболочка достаточно эластична. Отлично подходит при умеренных механических нагрузках

Изготовлен из стали (С)

Описание

Особенности конструкции:
- класс защиты IP67;
- герметичная конструкция;
- высокая устойчивость простив изнашивания и внешнего воздействия.
Кабель: 5 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Сталь.

документы

Инструкции, сертификаты, методики проверки, официальные письма

Описание типа CAS LS, LSC, MNC

технические характеристики

Характеристики	LS
Наибольший предел взвешивания, т	1, 2, 3, 5, 10, 20
Рабочий коэффициент передачи (РКП), мВ/В	2,0 ± 0,005
Диапазон значения нуля, мВ/В	0 ± 0,2
Суммарная ошибка, %	0,02	0,05
Повторяемость, %	0,01	0,02
Ползучесть (30 мин.), %	0,03	0,03
Температурный дрейф, %/10°C
Нуля	0,03	0,03
Сигнала	0,03	0,03
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	350 ± 3,5
Выходное	350 ± 3,5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-20 до +70

Размеры тензодатчиков серии CAS LS

Габариты тензодатчика низкопрофильного CAS LS

Модель	Max	A	B	C	D	E	F	G	H	I	J
LS-1, LS-2, LS-3	1, 2, 3 т	112	46	4	1	38	68	141,5	8 - ∅ 6,6	97,2	M16 × 2,0
LS-5	5 т	120	46	4	1	38	68	149,5	8 - ∅ 9	103,2	M18 × 1,5
LS-10	10 т	138	60	11	1	38	68	167,5	8 - ∅ 11	117,6	M24 × 2,0
LS-20	20 т	184	80	21	1	38	68	213,5	8 - ∅ 14	157,6	M39 × 2,0

Способ встройки тензодатчика CAS серии LS

Способ монтажа тензодатчика CAS LS

Max	Узел встройки	Шарнирная головка	Гайка	Макс. A	Макс. B
2, 3 т	LSTM-2	RE-16	M16 × 2.0	234	190
5 т	LSTM-5	RE-18	M18 × 1.5	250	202
10 т	LSTM-10	RE-24	M24 × 2.0	349	269
20 т	LSTM-20	RE-39	M39 × 2.0	473	371

Монтаж тензодатчиков серии LS

Max	Нижняя пластина	Верхняя пластина	Нагрузочный болт	A
2, 3т	MPLS-1	LPLS-1	LBLS-1	M6×1.0 L="65"
5 т	MPLS-2	LPLS-2	LBLS-2	M8×1.25 L="65"
10 т	MPLS-3	LPLS-3	LBLS-3	M10×1.5 L="85"
20 т	MPLS-4	LPLS-4	LBLS-4	M12×1.75 L="105"
